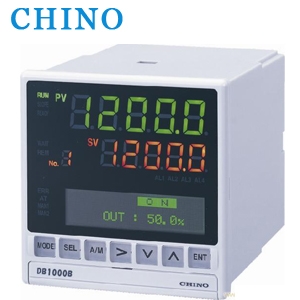

數字式程序調節儀·設定器新 DB 系列
數字式程序調節儀·設定器新 DB 系列
-
DB系列是指示精度±0.1%、控制周期約0.1秒、
96x96mm的數字式指示調節儀。
標準配置混合設定功能(8種)、萬能輸入等多彩的功能。
大型5位顯示
測量值(PV)、設定值(SV)為5位大型顯示、
可直接顯示1000℃以上、最小刻度0.1℃
的讀數。
高性能的運行，設定畫面
運行和設定畫面沿襲以前機種的LCD顯
示，發生報警后畫面顏色會變橙色。
優越的控制性
針對控制對象可選擇位置形PID和速度形
PID控制方式。
混合多量程輸入
適用于各種直流電壓、直流電流、熱電偶、
熱電阻測量量程輸入。
備有淡綠和黑色外殼
2種外殼顏色供選用。
選型
DB1 B - 輸入信號 0 混合多量程 4 4線式熱電阻 調節模式（第1輸出） 1 開關脈沖形PID（標準負載） 2 開關伺服形PID 3 電流輸出形PID 5 SSR驅動脈沖形PID 6 電壓輸出形PID 8 開關伺服形PID（微小負載） 調節模式（第2輸出）* 0 無 1 開關脈沖形PID*1 3 電流輸出形PID*1 5 SSR驅動脈沖形PID*1 6 電壓輸出形PID*1 通信接口（第1區域）* 0 無 R RS-232C A RS-422A S RS-485 B 設定值切換外部輸入*2 傳送信號輸出（第2區域）* 0 無 1 4-20mA 2 0-1V 3 0-10V 4 其他 B 設定值切換外部輸入*2 遠程信號輸入（第3區域）* 0 無 5 4-20mA 6 0-1V 7 0-10V 8 其他 B 設定值切換外部輸入*2 外殼顏色 G 淡綠 B 黑色 防水規格和端子蓋* 0 無 1 無防水+端子蓋 2 有防水+無端子蓋 3 有防水+端子蓋 電源電壓 A 100-240VAC D 24VAC/24VDC *：選件 *1：只限于調節模式（第1輸出）為1、3、5、6 *2：設定值切換外部輸入不可在其他區域重復選用。 并按第3區域-第2區域-第1區域的順序指定。
DB2010 0000-*0A開關脈沖輸出DB2020 0000-*0A開關伺服輸出DB2030 0000-*0A電流輸出DB2050 0000-*0ASSR驅動脈沖輸出DB2060 0000-*0A電壓輸出DB2080 0000-*0A開關伺服輸出（微小負載）DB2410 0000-*0A開關脈沖輸出 熱電阻4線制輸入DB2420 0000-*0A開關伺服輸出 熱電阻4線制輸入DB2430 0000-*0A電流輸出 熱電阻4線制輸入DB2450 0000-*0ASSR驅動脈沖輸出 熱電阻4線制輸入DB2460 0000-*0A電壓輸出 熱電阻4線制輸入DB2480 0000-*0A開關伺服輸出（微小負載） 熱電阻4線制輸入DB2**1開關脈沖 第2輸出DB2**3電流 第2輸出DB2**5SSR驅動脈沖 第2輸出DB2**6電壓 第2輸出DB2*** 5***遠程信號輸入（4~20mA）DB2*** 6***遠程信號輸入（0~1V ）DB2*** 7***遠程信號輸入（0~10V）DB2*** 8***遠程信號輸入（其他）DB2*** 9***加熱絲斷線報警（注1）（注4）DB2*** P***外部信號輸入6點（注4）DB2*** M***外部信號輸入4點+加熱絲斷線報警（注1）（注4）DB2*** *1**高精度4~20mA 傳送信號輸出DB2*** *2**高精度0~1V 傳送信號輸出DB2*** *3**高精度0~10V 傳送信號輸出DB2*** *4**高精度其他 傳送信號輸出DB2*** *J**4~20mA 傳送信號輸出DB2*** *K**0~1V 傳送信號輸出DB2*** *L**0~10V 傳送信號輸出DB2*** *9**加熱絲斷線報警（注1）（注4）DB2*** *P**外部信號輸入6點（注4）DB2*** *M**外部信號輸入4點+加熱絲斷線報警（注1）（注4）DB2*** **J*4~20mA 傳送信號第2輸出（注2）DB2*** **K*0~1V 傳送信號第2輸出（注2）DB2*** **L*0~10V 傳送信號第2輸出（注2）DB2*** **H*變送器電源（注3）DB2*** ***RRS-232C通信口+外部信號輸入2點DB2*** ***ARS-422A通信口DB2*** ***SRS-485通信口+外部信號輸入2點DB2*** ***BRS-232C通信口（第2通信口）+RS-232C通信口DB2*** ***CRS-232C通信口（第2通信口）+RS-422A通信口DB2*** ***DRS-232C通信口（第2通信口）+RS-485通信口DB2*** ***ERS-485通信口（第2通信口）+RS-232C通信口DB2*** ***FRS-485通信口（第2通信口）+RS-422A通信口DB2*** ***GRS-485通信口（第2通信口）+RS-485通信口DB2*** ***9加熱絲斷線報警（注1）（注4）DB2*** ***P外部信號輸入6點（注4）DB2*** ***M外部信號輸入4點+加熱絲斷線報警（注1）（注4）DB2*** ***U外部信號輸入8點DB2*** ***V外部信號輸入6點+加熱絲斷線報警（注1）
